ParaView5.10.1でのフィールドの境界面の表示

  • x0rbyt3 によって
  • 2 分の読了時間
  • タグ:
  • cfd

目次

Slice の作成

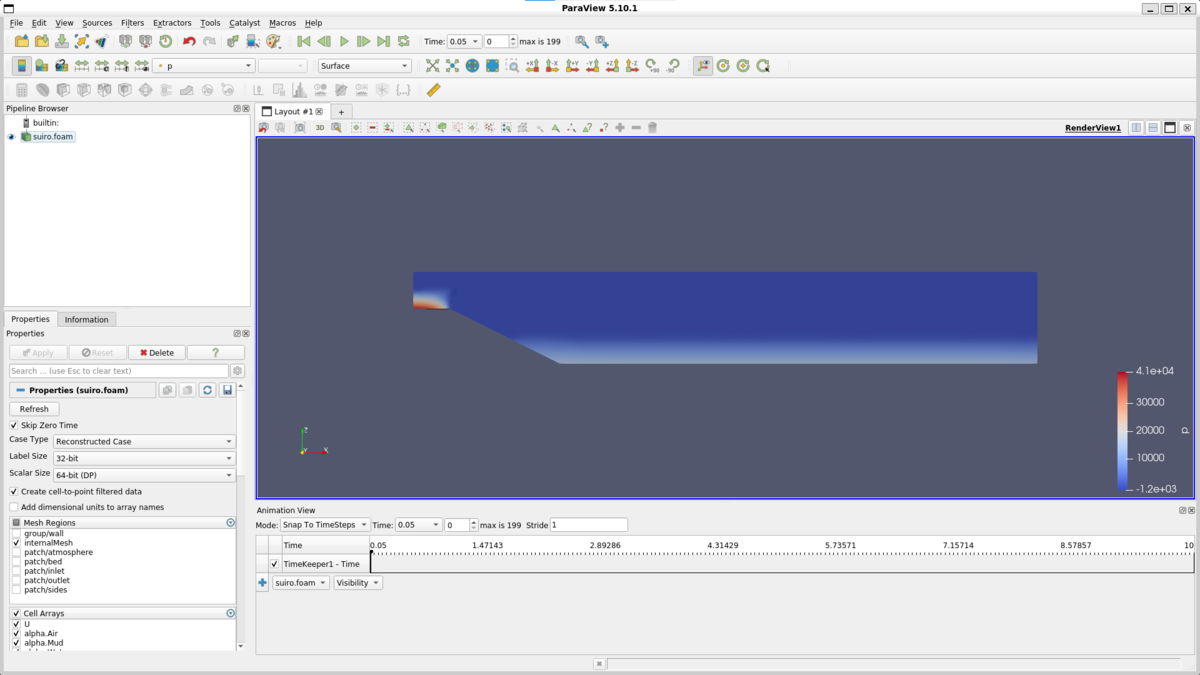

paraview を起動し，計算領域を横断する面を作成します．

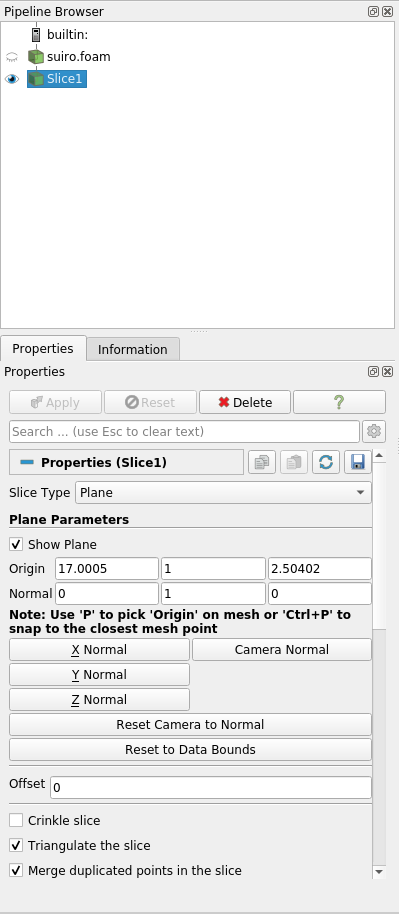

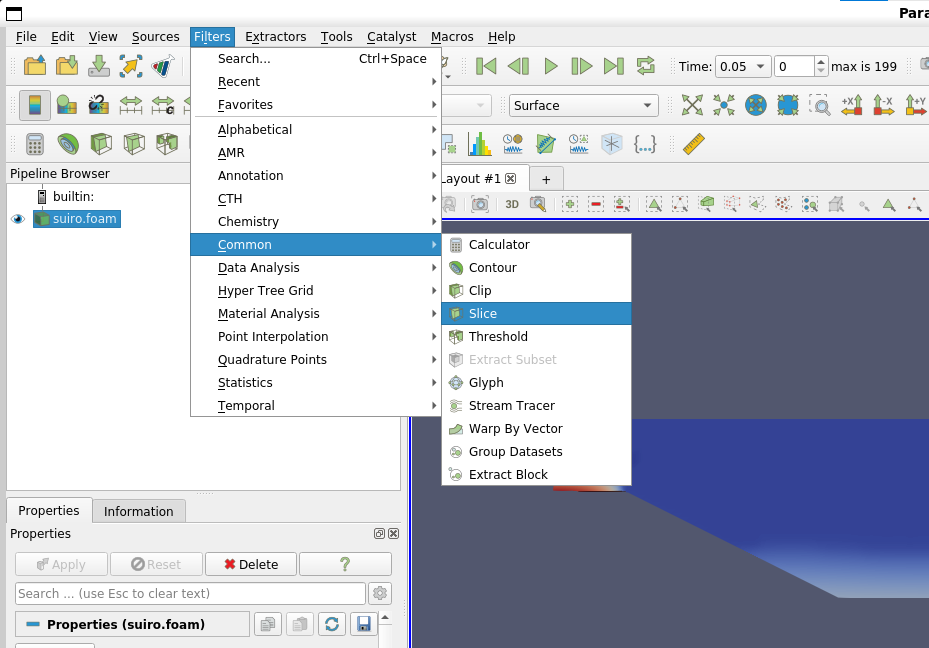

ナビゲーションメニューから，filters -> common -> slice と進みます．

CameraNormal を使用すると，カメラの向きに対して直交する slice 面が生成されます．

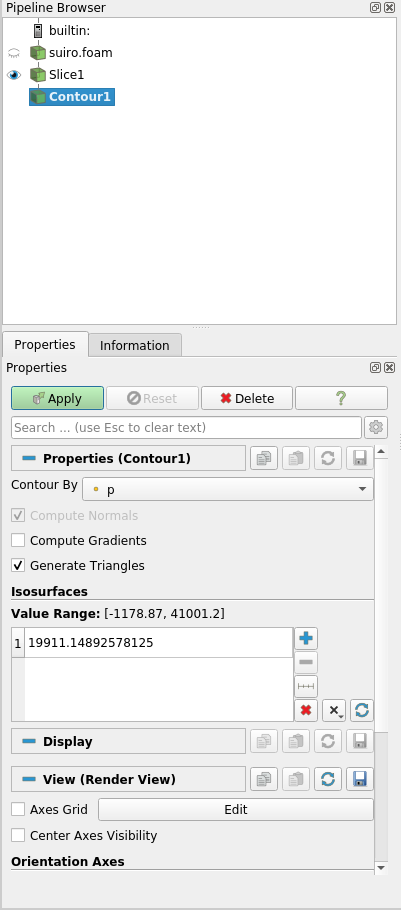

slice を生成したら，filters -> common -> contour から Contour を生成し，ContourBy を境界面を取得したいフィールドに設定します．
今回は，alpha.Water の境界面を表示したいので，ContourBy に alpha.Water を設定し，isosurfaces に 0.5 と入力し等値面を生成します．
物理量の分布や物理量の境界などをより複雑に視覚化したい方は，この値を変えてみてください．
